最大輸紙尺寸（mm） 1450X1400
最小輸紙尺寸（mm） 400X400
面紙紙張克重（g/㎡） 150-450
底紙紙張厚度（mm） 0.5-10
最高機械速度（m/min） 150
貼合誤差范圍（mm） ±1.5
總功率（KW） 22
機械外形尺寸L*W*H（mm） 15000 X 2250 X 2750
整機重量（KG） 7000
配 置（最終解釋權由深圳市超音印刷機械有限公司）
主機
給紙部
采用整體墻板，中間開孔；四吸五送加重型飛達，前后電動調整
紙臺可左右微調移動
獨立的側吹風保證做大紙時紙張順利吹開
面紙輸紙部
壓紙皮帶采用進口梯型皮帶，提高送紙穩定性
全程皮帶壓輸送紙更順暢、平穩
輸送糾偏部
輸紙風扇架上部采用喇叭口型結構使進紙更順暢
風扇架內部采用臺灣三巨高速風扇配合進口優力膠皮帶輸紙(圓帶）運行穩定，風力大，輸紙平穩
糾偏結構
利用多組電眼感知底紙前進相對位置，使面紙兩側伺服馬達做獨立傳動補償上下紙張對位，精準高速順暢
糾偏伺服采用日本進口安川品牌，響應快精度高
底紙輸送部
日本進口NITTA品牌加長型皮帶配合獨特的拖紙輥裝置方便調整、適應各種彎曲的瓦楞紙

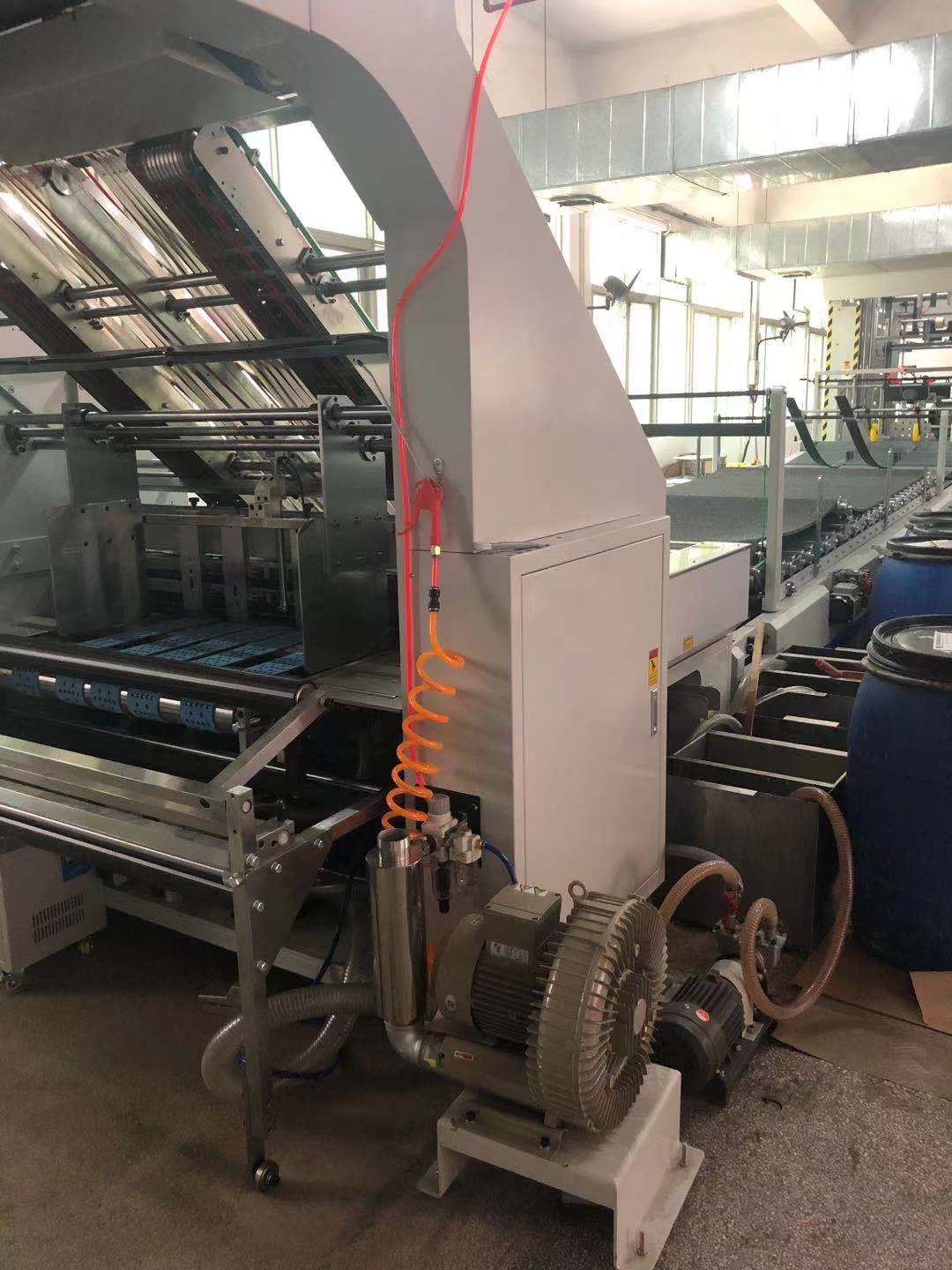

底紙部分采用高壓鼓風機配合高精度伺服換向閥動作實現風路的通斷，同時增加泄壓功能，保證產品高精度的同時，增加了機械皮帶的使用壽命。與市面上的進口流量閥相比較，故障率低，使用壽命高
氣缸壓紙結構
氣缸壓紙可使翹曲的瓦楞紙順利進入咬紙輥
主機部
自制精密網紋涂膠輥，配合獨特的涂水輥結構，保證涂膠、涂水均勻、膠量小
配有獨特加油裝置，輥筒軸頭加裝密封蓋，防膠、防水效果好，使長壽命長
咬紙輥采用上下膠輥設計，獨特的膠體材料更耐磨，可靠性更高，能有效保護瓦楞楞峰，同時可做卡貼卡
自制高精密的輸紙鋼輥、錐型軸頭設計，抗壓強度大
所有輥筒都做動平衡工藝保證高速運轉時的穩定性
主機調壓結構
主機壓力同步調節，操作簡單、方便，減少換單時間，提高生產效率
配有全鋁合金滿幅手輪（帶儀表盤），細分100格刻度方便操作人員觀察調整
回膠系統
采用不銹鋼齒輪泵，膠水回流自動上膠
配有廢水過濾循環系統，保證水槽內清潔，節約資源減少排放
底部吸水泵需水量更少
側規調整部
整機側規配有電機一鍵調整，只需要輸入紙張尺寸即可自動調整到位；側規調整全部采用同步帶傳動，精度高、噪音小
調整絲杠與合金銅螺母配合轉動更靈活，軸端配有數字位置顯示器主軸節距與絲杠螺距對應顯示側規實時位置
傳動結構
底紙選用日本安川伺服電機驅動靈敏度高、速度快
主電機采用西門子品牌動力強，穩定性高

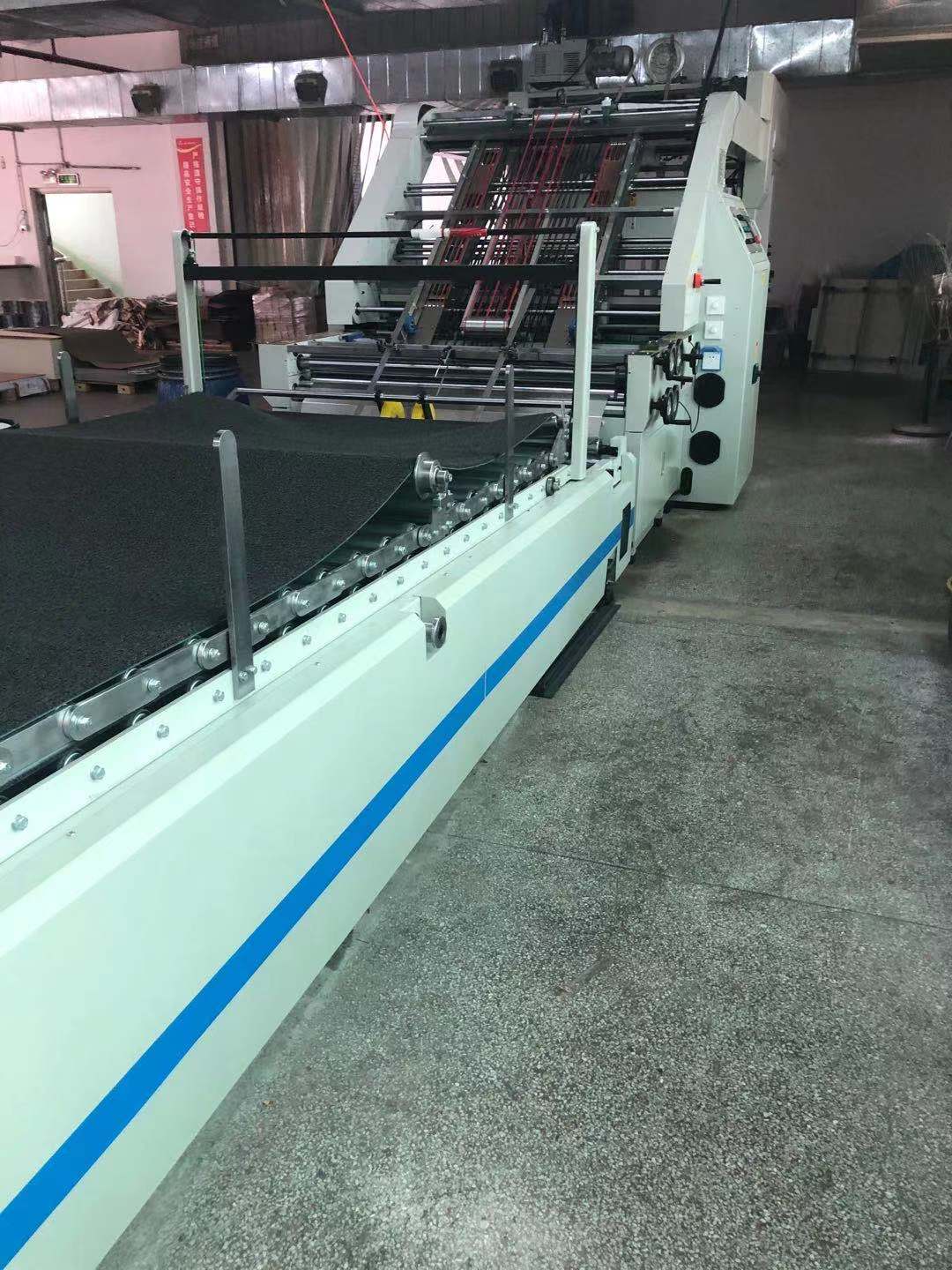

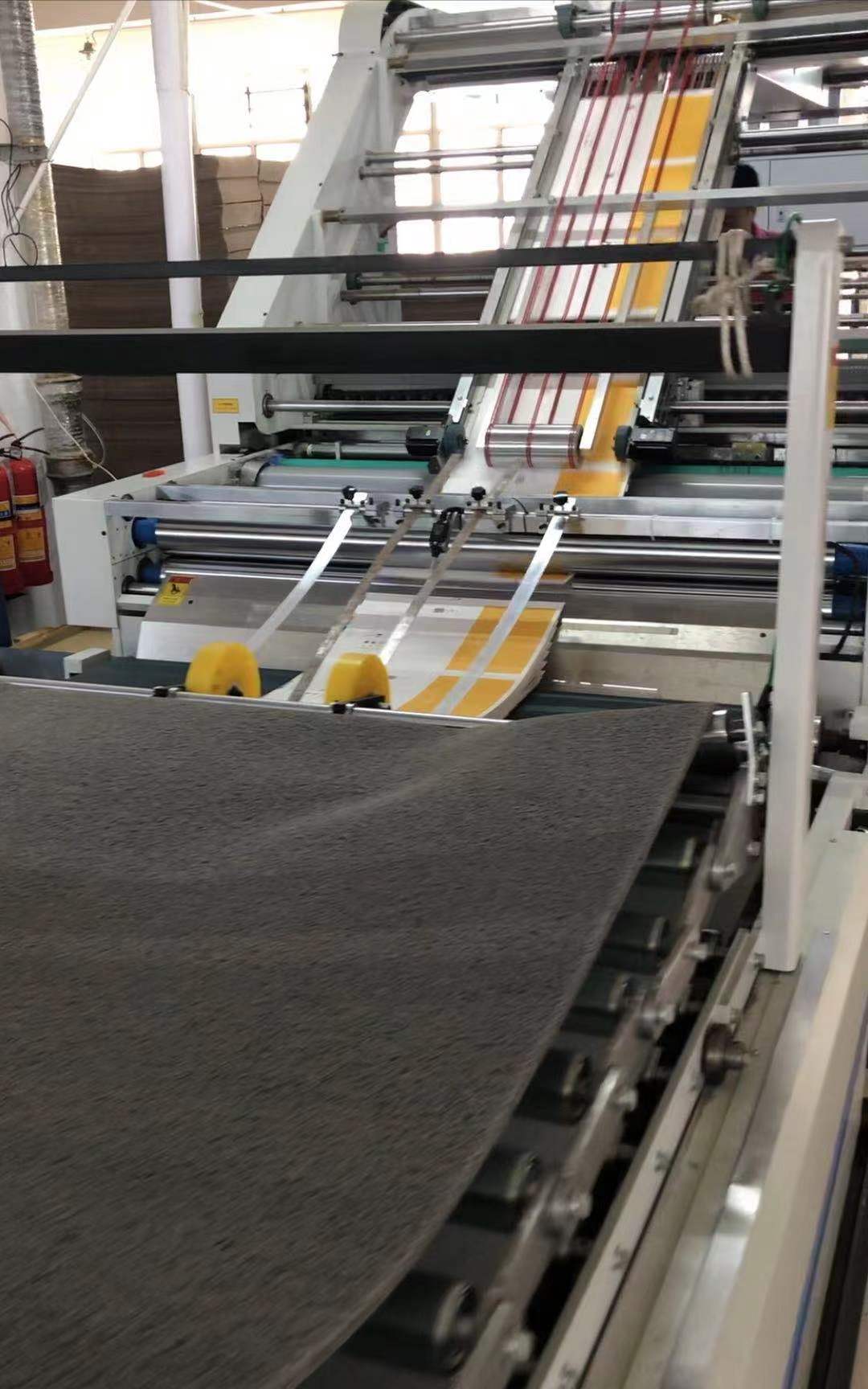

壓合機部
壓合機采用前低后高坡度設計，配翻轉機不用再加高，增加設備擴展性
壓合機設有腳輪和軌道，前后可推開便于主機清洗和維護
上部壓合皮帶采用電動調整前后位置，操作方便、快捷；皮帶加裝地毯，壓合效果更好，對紙張破壞小，裱紙成品強度高
壓合機上帶可提升高度大，能提供更高的紙張堆疊空間，壓合效果更好，保證主機高速穩定運行不堆紙
電控系統
整機控制系統采用安川、施耐德、臺達等國內外知名品牌產品
符合CE標準，安全穩定，保證設備平穩運行

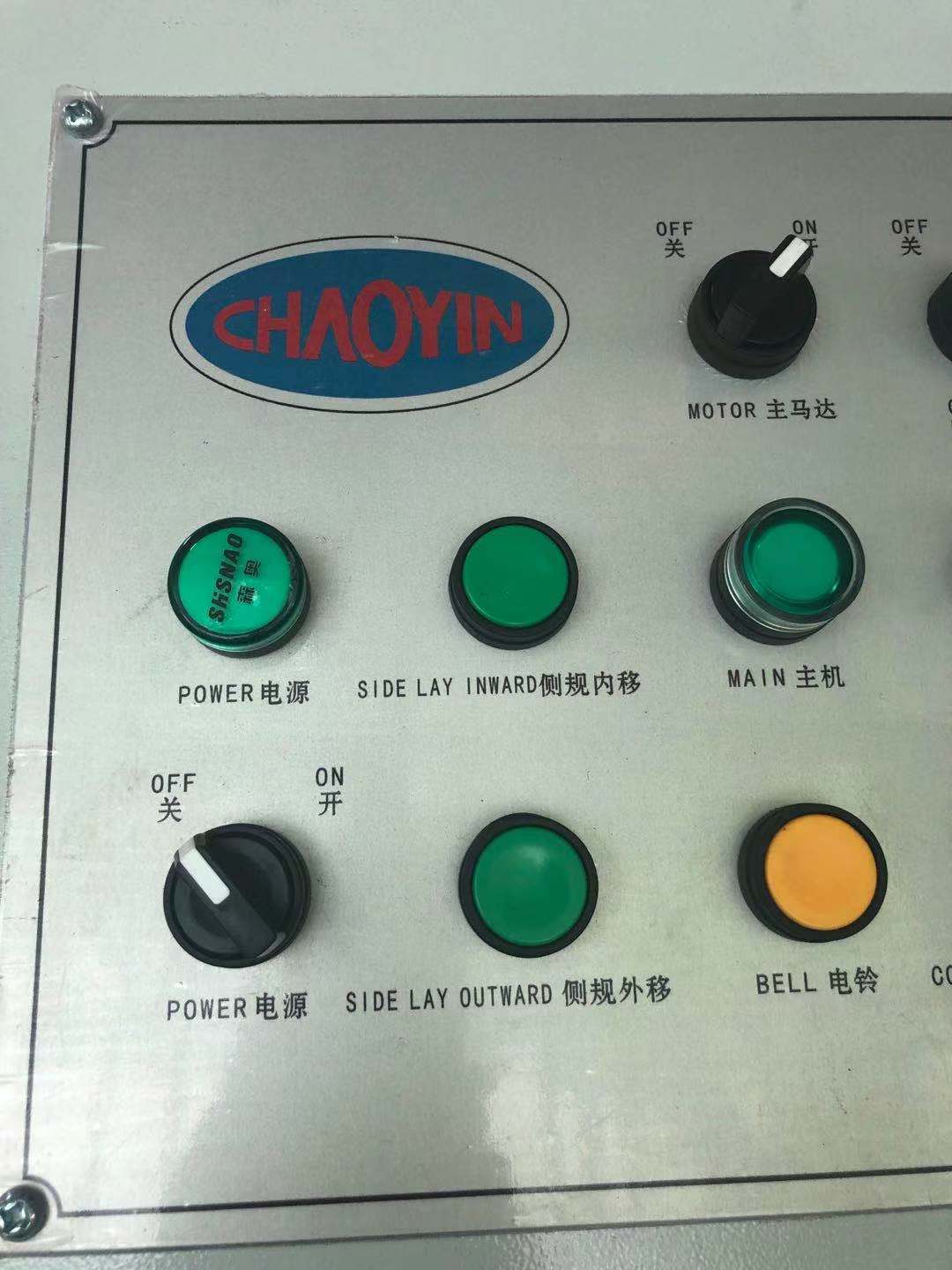

操作系統
應用人機界面及PLC程序燈信號顯示，能自動偵測作業狀況、異常顯示，符合CE標準

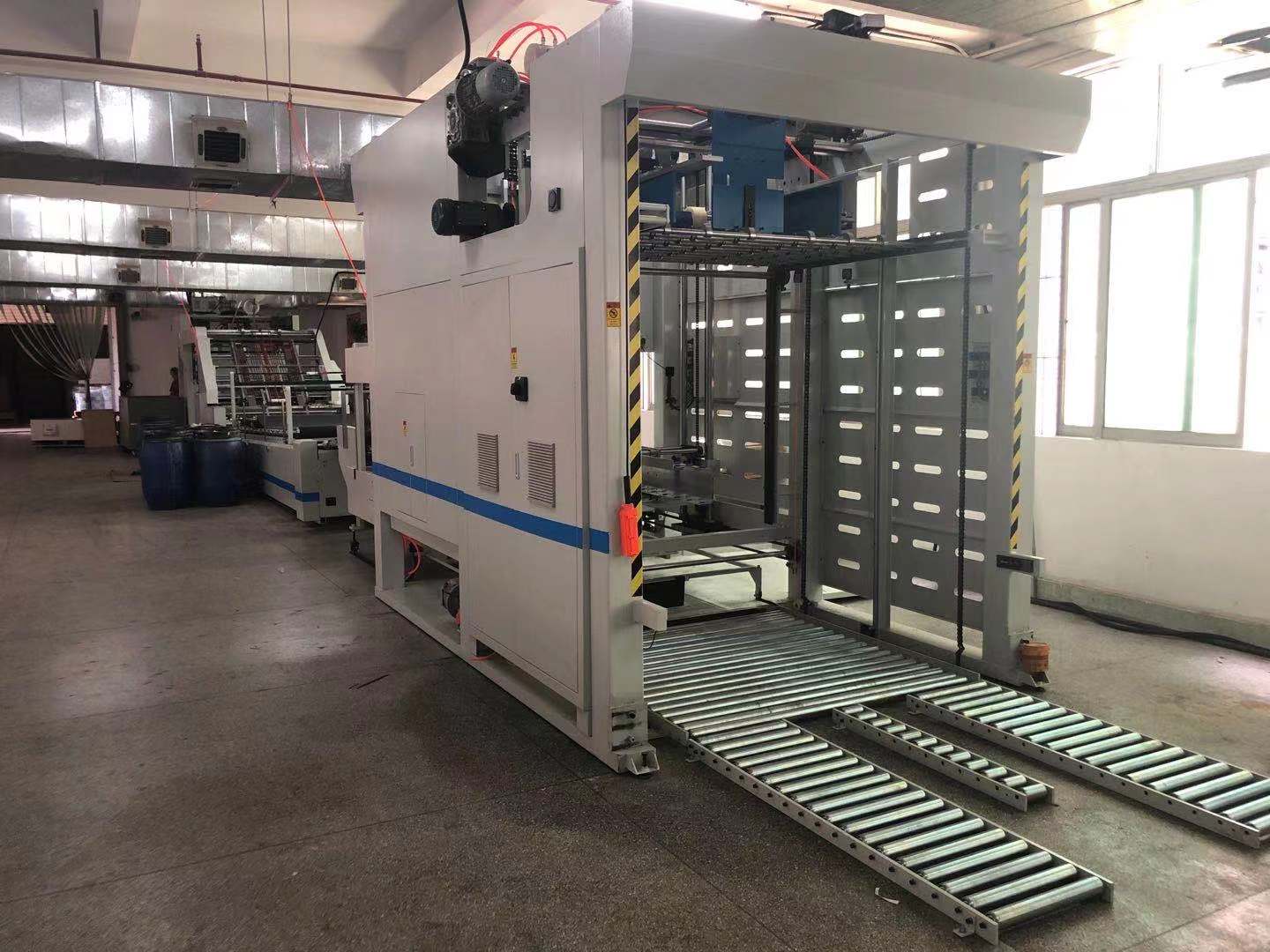

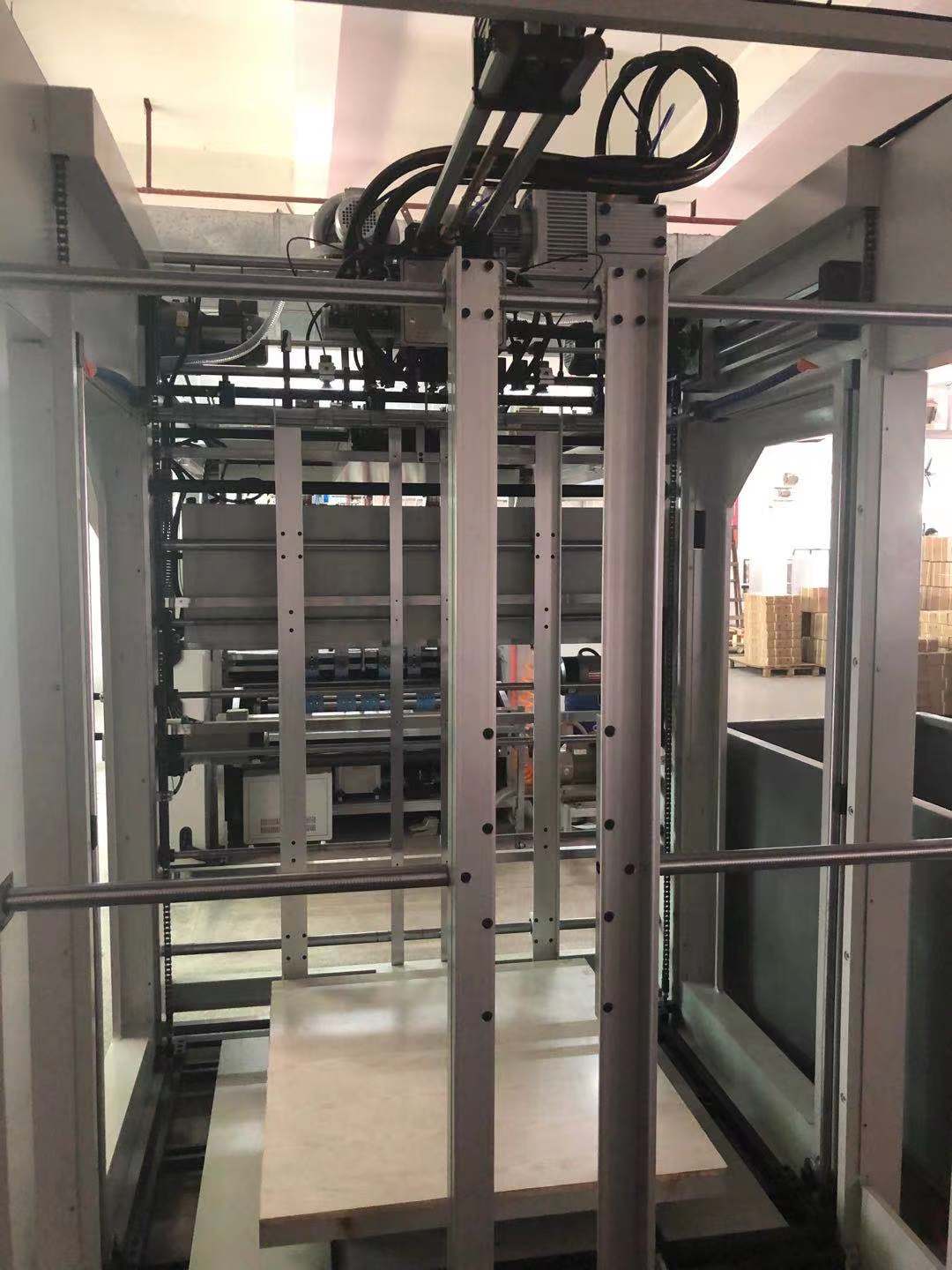

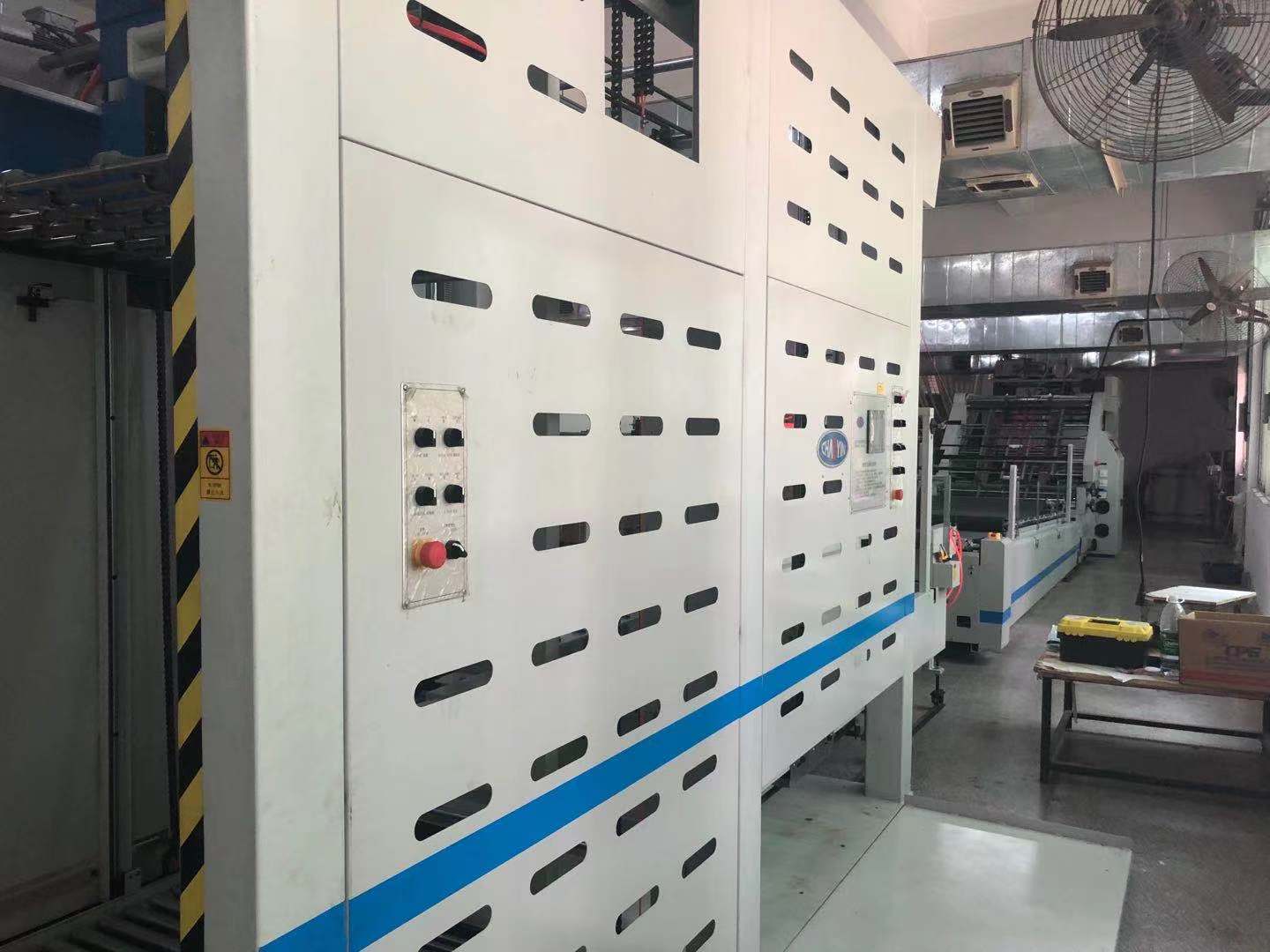

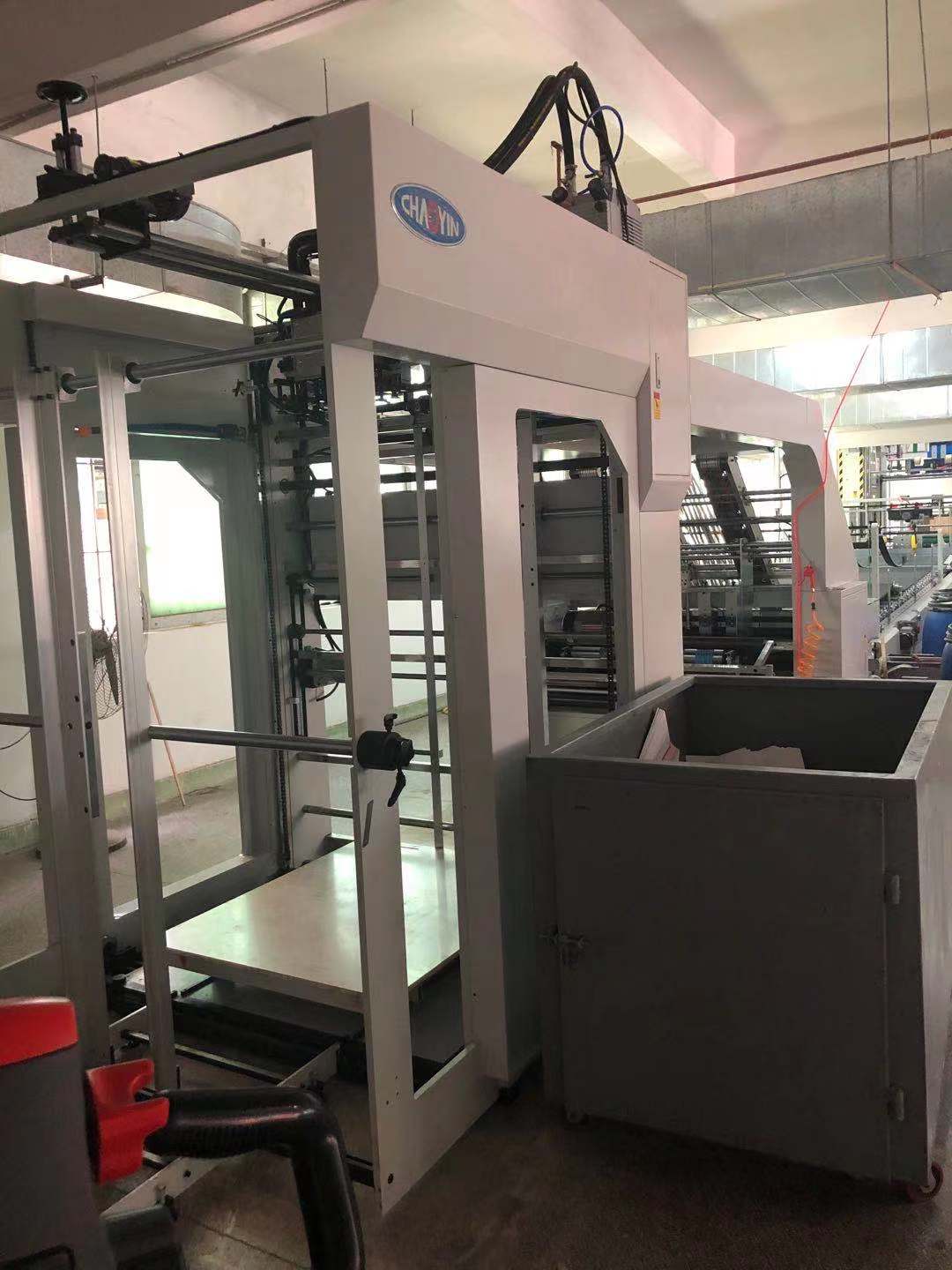

全自動收紙器
全自動翻轉機是裱紙機的配套設備，配合裱紙機進行全自動收紙作業，集齊紙、堆垛、間歇翻轉、堆碼、不停機收紙等功能為一體，實現正反堆放
